| AMD-□/0001 系 列 電 動 機 保 護 器 |
|
AMD-□/0001 系列電動機保護器特點
AMD-□/0001 系列電動機保護器前面板有不平衡、過載、短路、缺相、接地故障LED指示燈，在電動機發生電流不平衡、過載、短路、缺相、接地、堵轉故障時，通過斷開保
護器內繼電器觸點停止電動機運行，同時相應故障LED指示燈亮，指示電動機的故障類型。
AMD-□/0001 系列電動機保護器有2位十進制撥碼開關，用于設置電動機工作電流。 |
AMD-□/0001 系列電動機保護器前面板組成
LED指示燈：AMD-□/0001 系列電動機保護器有6位LED指示燈，用于指示保護器及電動機的工作狀態。
1.電源指示燈
當電動機保護器接通 AC 220V 工作電源后，電源指示燈亮。
2.不平衡指示燈
當電動機發生不平衡故障并持續到規定時間，電動機保護器斷開內部繼電器觸點停止電動機運行，同時不平衡指示燈亮。
3.過載指示燈
當電動機發生過載故障并持續到規定時間，電動機保護器斷開內部繼電器觸點停止電動機運行，同時過載指示燈亮。
4.短路指示燈
當電動機發生短路故障并持續到規定時間，電動機保護器斷開內部繼電器觸點停止電動機運行，同時短路指示燈亮。
5.缺相指示燈
當電動機發生缺相故障并持續到規定時間，電動機保護器斷開內部繼電器觸點停止電動機運行，同時缺相指示燈亮。
6.接地指示燈
當電動機發生接地故障并持續到規定時間，電動機保護器斷開內部繼電器觸點停止電動機運行，同時接地指示燈亮。
十進制撥碼開關：AMD-□/0001 系列電動機保護器有2位十進制撥碼(BCD)開關，用于設置電動機工作電流。
復位按鈕R：當電動機發生故障或其它有必要進行復位操作時，可進行復位操作，復位后電動機需重新起動才能運行。 |
AMD-□/0001 系列電動機保護器技術數據 |
 |
|
AMD-□/0001 系列電動機保護器技術數據 |
| 電動機保護器型號 |
AMD-0.5/O001 |
AMD-1/O001 |
AMD-2/O001 |
AMD-5/O001 |
AMD-10/O001 |
AMD-20/O001 |
AMD-50/O001 |
AMD-100/O001 |
| 最大設定電流（A） |
0.55 |
1.1 |
2.3 |
5.5 |
9.9 |
23 |
55 |
99 |
| 最小設定電流（A） |
0.10 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
| 電動機最大功率（KW） |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
| 電動機最小功率（KW） |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
| 電動機電源穿線孔 Φ（mm） |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
保 護 功 能：缺相、短路、接地、堵轉、過載、電流不平衡； 功 率 消 耗：小于 2W；
適 用 范 圍：額定電壓不高于1140V，頻率為50Hz或60Hz的三相交流電動機； 采 集 精 度：1.0；
工 作 電 壓：AC 220V±20%； 環 境 溫 度：- 20℃ — 50℃；
繼 電 器 觸 點：1常開觸點，AC 250V/10A（阻性負載）、DC 30V/10A； |
| 型 號 說 明： |
 |
|
|
AMD-□/0001 系列電動機保護器使用說明
1.AMD-□/0001 系列電動機保護器工作電流設置
AMD-□/0001 系列電動機保護器有2位十進制撥碼開關，用于設置三相交流電動機的工作電流，工作電流以A為單位。
在AMD-2/O001、AMD-5/O001、AMD-10/O001電動機保護器的前面板上,左邊一位十進制撥碼開關的下方標有×1，表示該位用于設置電動機工作電流值的個位；右邊一位十
進制撥碼開關的下方標有×0.1，表示該位用于設置電動機工作電流值的小數位。2位十進制撥碼開關設定值即為電動機的工作電流設定值。例如：×1位撥碼開關設定值
為2，×0.1位撥碼開關設定值為3，則電動機的工作電流為2.3A。
AMD-20/O001、AMD-50/O001、AMD-100/O001
電動機保護器的前面板上，左邊一位十進制撥碼開關的下方標有×10，表示該位用于設置電動機工作電流值的十位；右邊一
位十進制撥碼開關的下方標有×1，表示該位用于設置電動機工作電流值的個位。2位十進制撥碼開關設定值即為電動機的工作電流設定值。例如：×10位撥碼開關設定值
為2，×1位撥碼開關設定值為3，則電動機的工作電流為23A。
AMD-0.5/O001 的前面板上，左邊一位十進制撥碼開關，用于設置電動機工作電流小數值的十分位；右邊一位十進制撥碼開關，用于設置電動機工作電流小數值的百分位。
2位十進制撥碼開關設定值之和即為電動機的工作電流設定值。如左邊十進制撥碼開關設為4，右邊十進制撥碼開關設為5，電動機工作電流的設定值是0.45A。
當2位撥碼開關設定的電流值，在規定的最大、最小電流值范圍之外時，電動機保護器的5位故障類型LED燈將全部顯示紅色，設定值無效。出現這種情況，須重新設定2位
撥碼開關的數值，使其在規定的最大、最小電流值范圍之內。
2.AMD-□/0001 系列電動機保護器保護時間
1）起動過載保護時間
a.起動過載六（起動電流大于4倍設定值）保護時間：3 秒
起動過載六保護時間為3秒，當電動機起動電流超過設定值的4倍且持續3秒鐘，保護器動作；
b.起動過載五（起動電流大于3倍且小于4倍設定值）保護時間：6 秒
起動過載五保護時間為6秒，當電動機起動電流超過設定值的3倍且小于4倍并持續6秒鐘，保護器動作；
c.起動過載四（起動電流大于2倍且小于3倍設定值）保護時間：12 秒
起動過載四保護時間為12秒，當電動機起動電流超過設定值的2倍且小于3倍并持續12秒鐘，保護器動作；
2）運行過載保護時間
a.
運行過載六（運行電流大于4倍設定值）保護時間：2 秒
運行過載六保護時間為2秒，當電動機運行電流超過設定值的4倍且持續2秒鐘，保護器動作；
b.運行過載五（運行電流大于3倍且小于4倍設定值）保護時間：4 秒
運行過載五保護時間為4秒，當電動機運行電流超過設定值的3倍且小于4倍并持續4秒鐘，保護器動作；
c.運行過載四（運行電流大于2倍且小于3倍設定值）保護時間：8 秒
運行過載四保護時間為8秒，當電動機運行電流超過設定值的2倍且小于3倍并持續8秒鐘，保護器動作。
d.過載三（3相電流大于1.5倍且小于2倍設定值）保護時間：30秒
過載三保護時間為30秒，當電動機運行電流大于1.5倍且小于2倍設定值并持續30秒鐘，保護器動作；
e.過載二（3相電流大于1.25且小于1.5倍設定值）保護時間：60秒
過載二保護時間為60秒，當電動機運行電流大于1.25且小于1.5倍設定值并持續60秒鐘，保護器動作；
f.過載一（3相電流大于1倍且小于1.25倍設定值 ）保護時間：240秒
過載一保護時間為240秒，當電動機運行電流大于1倍且小于1.25倍設定值并持續240秒鐘，保護器動作；
g.2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍設定值）保護時間：360秒
2相過載保護時間為360秒，當電動機2相電流大于1倍且小于1.25倍、另1相電流大于0.125 倍且小于1倍設定值并持續360秒鐘，保護器動作；
h.1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍設定值）保護時間：480秒
1相過載保護時間為480秒，當電動機1相電流大于1倍且小于1.25倍、另2相電流大于0.125 倍且小于1倍設定值并持續480秒鐘，保護器動作；
3）不平衡保護時間
a.不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍設定值）保護時間：60秒
不平衡一保護時間為60秒，當電動機2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍設定值并持續60秒鐘，保護器動作；
b.不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍設定值）保護時間：30秒
不平衡二保護時間為30秒，當電動機2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍設定值并持續30秒鐘，保護器動作；
4）短路保護時間
短路保護時間：0.3秒；
5）接地保護時間
接地保護時間：0.6秒；
6）缺相保護時間
缺相保護時間：0.6秒；
3.AMD-□/0001 系列電動機保護器保護動作后的處理
AMD-□/0001 系列電動機保護器繼電器動作后，其前面板故障LED指示燈亮，消除故障后按復位鍵R或重新上電，重新起動電動機。 |
|
AMD-□/0001 系列電動機保護器接線端子圖
AMD-□/0001 系列電動機保護器繼電器使用常開觸點，當保護器接有 AC 220V 工作電源且
電動機沒有發生故障的情況下，保護器繼電器的觸點處于閉合狀態�？蓪⒈Ｗo(hù)器繼電器觸點
串于電動機控制接觸器線圈回路中。
電動機主電路 A、B、C 相電源線連接方法
將電動機主電路A、B、C相電源線分別穿過電動機保護器A、B、C相的電源線穿線孔。
電動機保護器工作電源
為電動機保護器提供 AC 220V 工作電源。
電動機保護器繼電器觸點的連接
將電動機保護器繼電器觸點串于電動機控制接觸器線圈回路中。 |
|
 |
|

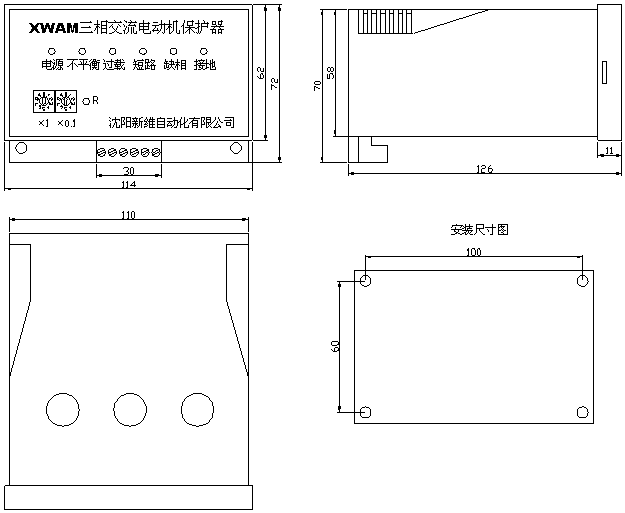

| AMD-□/0001 系列電動機保護器應用電氣原理圖 |
| AMD-□/0001 系列電動機保護器外形及安裝尺寸 |
 |
| AMD-□/0001 系統電動機保護器外形及安裝孔尺寸 |
|
