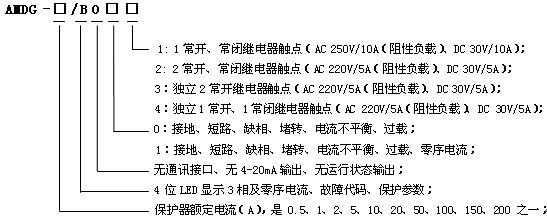

| 型 號 說 明： |
 |
|
主 要 特 點：?jiǎn)纹瑱C(jī)為核心，數字設定、數字顯示，保護功能完備、保護性能可靠。按鍵設置保護參數，4位LED數碼管顯示三相及零序電流、故障代碼、保護參數；主單元小體積
柜內導軌安裝，DC 24V工作電源。 |
基本保護功能：接地、短路、缺相、堵轉、電流不平衡、過載；
可選保護功能：零序；
適 用 范 圍：額定電壓不高于1140V，頻率為50Hz、60Hz的三相交流電動機；
連 接 電 纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 雙絞屏蔽電纜； |
采 集 精 度：1.0；
環 境 溫 度：- 20℃ — 50℃；
功 率 消 耗：小于 2W；
工 作 電 源：DC 24V±10%； |
|
| 技 術 數 據：(型號省略了AMDG-□/BO□□中的O□□) |
| |
|
電動機保護器型號 |
AMDG-0.5/B |
AMDG-1/B |
AMDG-2/B |
AMDG-5/B |
AMDG-10/B |
AMDG-20/B |
AMDG-50/B |
AMDG-100/B |
AMDG-150/B |
AMDG-200/B |
|
最大設定電流（A） |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小設定電流（A） |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
電動機最大功率（KW） |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
電動機最小功率（KW） |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
電動機電源穿線孔Φ（mm） |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|
|
