主要特點：DSP為核心，數字設定、數字顯示，保護功能完備、保護性能可靠。按鍵設置保護參數，5位LED數碼
管顯示三相電流、零序電流、電壓、故障代碼、保護參數。外接通用電流互感 器 �？蛇x零序、欠載、過壓、欠
壓保護功能，可選 4-20mA 模擬量輸出，可選 RS-485 通訊接口、MODBUS 通訊接口、PROFIBUS 通訊接口，可選
故障類型輸出信號、運行狀態輸出信號。

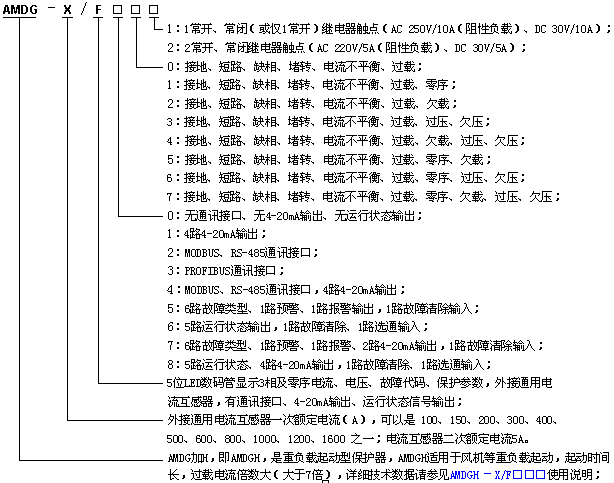

AMDG-X/F0□□ 系列電動機保護器無通訊接口，無 4-20mA模擬量輸出，無電動機故障類型、運行狀態輸出信號。
AMDG-X/F1□□ 系列電動機保護器配有4路與保護電路及DSP隔離的4-20mA模擬量輸出，通過設置參數可改變
4-20mA模擬量表示的電動機A、B、C相電流范圍。
AMDG-X/F2□□ 系列電動機保護器配有 RS-485、MODBUS 通訊接口，通過設置參數可改變通訊站地址、停止位、
校驗位、波特率，同一網段最多可接32個站。
AMDG-X/F3□□ 系列電動機保護器配有PROFIBUS通訊接口，可與具有PROFIBUS通訊接口的S7-300、S7-400等PLC、
計算機、DCS連接，構成PROFIBUS網絡，可充分利用STEP7、WINCC等軟件資源。
AMDG-X/F4□□ 系列電動機保護器配有RS-485、MODBUS 通訊接口，并配有4路與保護電路及 DSP隔離、參數可設
置電流范圍的4-20mA模擬量輸出。
AMDG-X/F5□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號和1個清除故障狀態輸
入信號。
AMDG-X/F6□□ 系列電動機保護器配有5個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號。
AMDG-X/F7□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號，1個清除故障狀態輸
入信號；2路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。
AMDG-X/F8□□ 系列電動機保護器配有 5 個電動機狀態輸出信號，1 個選通、1個清除故障狀態輸入信號；4路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。 |
|
|
基本保護功能：接地、短路、缺相、堵轉、電流不平衡、過載； 功率消耗：小于 2W；
可選保護功能：零序、欠載、過壓、欠壓； 環境溫度：- 20℃ — 50℃；
適用范圍：額定電壓不高于1140V，頻率為50Hz、60Hz的三相交流電動機； 采集精度：0.5；
工作電壓：AC 85V — 265V、DC 85V — 265V；
技術數據：（型號只列出了AMDG-X/F□□□中的X） |
| |
| 電流互感器一次電流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最大設定電流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最小設定電流（A） |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
240 |
320 |
| 電動機最大功率（KW） |
45 |
75 |
110 |
160 |
200 |
250 |
315 |
355 |
500 |
600 |
800 |
| 電動機最小功率（KW） |
11 |
15 |
22 |
30 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
|
|
|
