| AMDM-□/O013 系 列 電 動 機 保 護 器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013 系列電動機保護器特點 AMDM-□/O013 系列電動機保護器，在電動機正常運行時，顯示電動機的 A、B、C 相及零序電流；當電動機發生接地、短路、缺相、堵轉、電流不平衡、過載、零序故障時， 通過斷開保護器內的繼電器觸點停止電動機運行（故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且顯示發生故障時的A、B、C相及零序電流值。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013 系列電動機保護器技術數據 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中電動機的額定電壓為380V，電動機因型號、極數的不同，相同功率的額定電流會有不同，選用電動機保護器時應以電動機工作電流值為準。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED 數碼管顯示區有4位LED數碼管，顯示電動機的三相電流、零序電流、故障代碼及電動機保護器參數 。 LED 數碼管顯示電動機的A、B、C相及零序電流，最左邊LED數碼管分別以A、B、C、L表示A、B、C相及零序電流，其余三位LED數碼管顯示A、B、C相及零序電流數值。 在檢查、修改電動機保護器參數時，LED數碼管顯示參數的參數號及參數值，左邊的1位LED數碼管顯示參數號，其余3位LED數碼管顯示參數的數值。 鍵盤操作區 R鍵：復位鍵，當需要復位操作時按R鍵，復位操作會使單片機重新初始化、電動機停止運行，在電動機正常運行時，不應進行復位操作。 M鍵：存儲鍵，檢查、修改電動機保護器參數時先按M鍵，按一次M鍵，保存當前顯示的參數，并調出后一個或前一個參數，如果參數號位 LED數碼管右下腳的小數點亮就調出 前一個參數，否則調出后一個參數。參數修改后，須按M鍵，新修改的參數才能被保存，如果按M鍵，沒有調出后一個或前一個參數，新修改的參數也就沒有被保存，是 因?yàn)樾滦薷牡膮?shù)數據錯誤，須修正后再按M鍵。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲鍵：數據位增值鍵，每按一次▲鍵，選定數據位數字加1（數據位數字右下角的小數點亮），當所選定數據位的數字是9時，再按▲鍵數字變?yōu)?。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►鍵：標志位移動鍵。在檢查、修改參數時，LED數碼管右下腳的小數點是標志位，每按一次►鍵，表示標志位的小數點就向右移動1位，當標志位小數點移到最右邊一位時， 再按►鍵，標志位小數點就移到左邊數第一位。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢查、修改參數時，4位LED數碼管最左邊的1位是參數號，其余3位是數據位。LED數碼管右下腳的小數點是標志位，哪一位LED數碼管右下腳的小數點被點亮，該位就被選中， 如果被選中的是數據位，按一次▲鍵，該位的數字就加1；如果被選中的是參數號位，按M鍵就調出前一個參數，如果被選中的不是參數號位，按M鍵就調出后一個參數。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013 系列電動機保護器故障代碼及參數 電動機故障代碼含義 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵轉； (5)、EE05：電流不平衡； (6)、EE06：過載。 AMDM-□/O013 系列電動機保護器設置參數 參數1：設置電動機工作電流，AMDM–0.5、AMDM–1、AMDM–2系列電動機保護器的電流設置值每單位0.01A；AMDM–5、AMDM–10、AMDM–20系列電動機保護器的電流設置 值每單位0.1A；AMDM–50、AMDM–100、AMDM–150、AMDM–200 系列電動機保護器的電流設置值每單位1A。設置范圍是電動機保護器額定值的0.2 - 1.1倍，出廠 設置值是電動機保護器的0.8倍。 參數2：設置電動機起動過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：30。 參數3：設置電動機運行過載六（電流大于4倍參數1設置值）保護時間，每單位0.1秒，設置范圍：1-300，出廠設置值：20。 參數4：設置電動機1相過載（1相電流大于1倍且小于1.25倍、另2相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：480。 參數5：設置電動機2相過載（2相電流大于1倍且小于1.25倍、另1相電流大于0.125倍且小于1倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：360。 參數6：設置電動機過載一（3相電流大于1倍且小于1.25倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：240。 參數7：設置電動機過載二（3相電流大于1.25且小于1.5倍參數1設置值）、不平衡一（2相或1相電流大于1.25倍且小于1.5倍、另1相或2相電流大于0.125倍且小于1倍參數1設 置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：60。 參數8：設置電動機過載三（3相電流大于1.5倍且小于2倍 參數1設置值）、不平衡二（2相或1相電流大于1.5倍且小于2倍、另1相或2相電流大于1倍且小于1.25倍 參數1設置 值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：30。 參數9：設置電動機過載四（3相電流大于2且小于3倍參數1設置值）保護時間，每單位1秒，設置范圍：1-999，出廠設置值：8。 參數A：設置電動機過載五（3相電流大于3倍且小于4倍參數1設置值）保護時間，每單位 1秒，設置范圍：1-999，出廠設置值：4。 參數B：設置自復位功能及自復位時間，參數B的出廠設置為 B = 000（無自復位功能），當將參數B設為 B = 1×× 時，保護器開啟自復位功能，××是 1-99 分鐘的自 復位時間。 參數C：設置是否顯示零序電流，C = 000，顯示零序電流，C = 001時，不顯示零序電流，只顯示A、B、C相電流，出廠設置值：000。 參數L：設置零序保護電流，每單位1mA，設置范圍是1 - 220，出廠設置值：50。 參數P：設置零序保護時間，每單位0.1秒，設置范圍：1- 999，出廠設置值：10。 參數0：設置是否恢復2、3、4、5、6、7、8、9、A、B、C號參數出廠設置值，設置值：000、111，輸入000，不恢復2、3、4、5、6、7、8、9、A、B、C號參數出廠設置值； 輸入111，恢復2、3、4、5、6、7、8、9、A、B、C號參數出廠設置值。 AMDM-□/O013 系列電動機保護器其它保護參數 AMDM-□/O013系列電動機保護器的其它參數都使用優化的缺省值，且不能重新設置。 1、短路保護時間：0.3秒； 2、接地保護時間：0.6秒； 3、缺相保護時間：0.6秒； AMDM-□/O013 系列電動機保護器參數注釋 1、上述參數中的過載一、過載二、不平衡一等是為方便說明過載倍數、不平衡程度的表達，具體要看其后的數據范圍； 2、參數2、參數3是堵轉保護時間，電動機起動30秒內，使用參數2進行堵轉保護；電動機起動30秒后，使用參數3進行堵轉保護。 3、電動機發生1過載、2過載、過載一、過載二、過載三、過載四、過載五故障，保護器跳閘后報EE06（過載）；發生過載六故障，保護器跳閘后報EE04（堵轉）； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013 系列電動機保護器零序電流保護功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013系列電動機保護器既有接地保護功能，又有零序電流保護功能（需外接 LJ 型零序電流互感器），對于電動機繞組絕緣損壞經電動機外殼產生接地電流或位于 電動機保護器下端的主電路電纜線絕緣損壞產生接地電流，電動機保護器的接地保護功能都會進行保護，當接地電流大于參數1設定的電流值時，電動機保護器0.6秒保護動 作，對于變壓器中性點接地的供電系統，電動機保護器完全可以對發生上述事故的電動機進行保護。但是，對于變壓器中性點不接地的供電系統，電動機繞組或主電路電纜 線絕緣損壞產生的接地電流是很小的，電動機保護器的接地保護功能是不能發揮作用的。 AMDM-□/O013 系列電動機保護器的零序電流保護與接地保護共用故障號EE01表示，當AMDM-□/O013系列電動機保護器外接 LJ 型零序電流互感器時，零序電流保護功能起保 護作用；不接 LJ 型零序電流互感器時，接地保護功能起保護作用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDM-□/O013 系列電動機保護器的接線 AMDM-□/O013系列電動機保護器的繼電器，在保護器接通工作電源且電動機未發生故障時是吸合狀態，常開觸點閉合、常閉觸點斷開；在保護器未接通工作電源或雖接通工 作電源但電動機發生故障時是非吸合狀態，常開觸點斷開、常閉觸點閉合。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

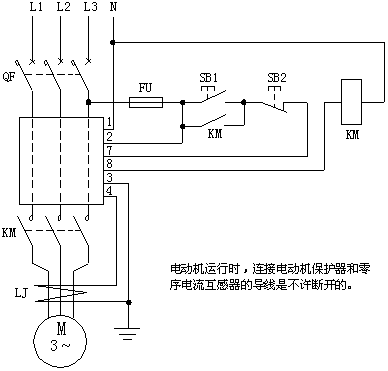

AMDM-□/O013系列電動機保護器應用電氣原理圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

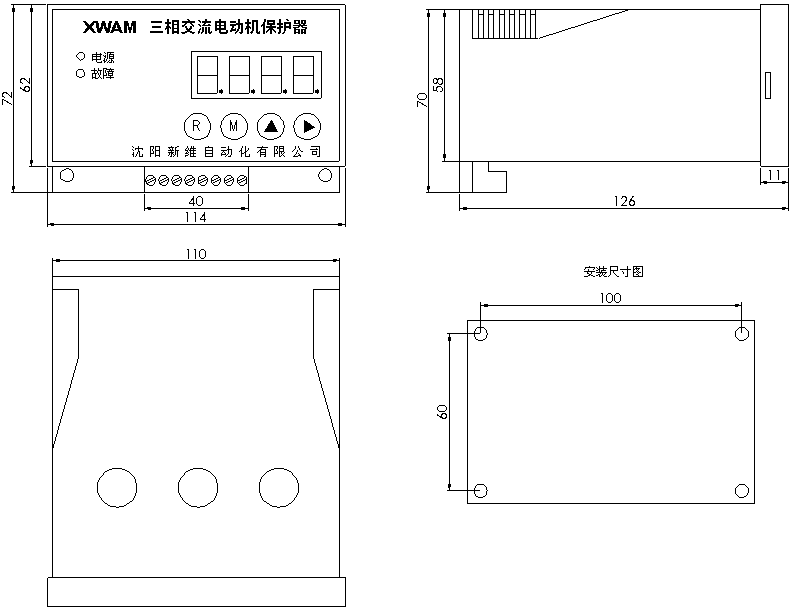

| AMDM-□/O013 系列電動機保護器外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
