主要特點：DSP為核心，數字設定、數字顯示，保護功能完備、保護性能可靠。按鍵設置保護參數，5位LED數碼管
顯示三相電流、零序電流、電壓、故障代碼、保護參數。可選零序、欠載、過壓、欠壓保護功能，可選4-20mA模擬
量輸出，可選RS-485通訊接口、MODBUS通訊接口、PROFIBUS 通訊接口，可選故障類型輸出信號、運行狀態輸出號。
AMDP-□/D0□□ 系列電動機保護器無通訊接口，無 4-20mA 模擬量輸出，無電動機故障類型、運行狀態輸出信號。
AMDP-□/D1□□ 系列電動機保護器配有4路與保護電路及DSP隔離的4-20mA模擬量輸出，通過設置參數可改變
4-20mA模擬量表示的電動機A、B、C相電流范圍。
AMDP-□/D2□□ 系列電動機保護器配有 RS-485、MODBUS 通訊接口，通過設置參數可改變通訊站地址、停止位、
校驗位、波特率，同一網段最多可接32個站。
AMDP-□/D3□□ 系列電動機保護器配有PROFIBUS通訊接口，可與具有PROFIBUS通訊接口的S7-300、S7-400等PLC、
計算機、DCS連接，構成PROFIBUS網絡，可充分利用STEP7、WINCC等軟件資源。
AMDP-□/D4□□ 系列電動機保護器配有RS-485、MODBUS 通訊接口，并配有4路與保護電路及 DSP隔離、參數可設
置電流范圍的4-20mA模擬量輸出。
AMDP-□/D5□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號和1個清除故障狀態輸
入信號。
AMDP-□/D6□□ 系列保護器配有5個電動機狀態輸出信號，1 個選通、1個清除故障狀態輸入信號。
AMDP-□/D7□□ 系列電動機保護器配有6個故障類型、1個故障預警、1個故障報警輸出信號，1個清除故障狀態輸
入信號；2路與采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。
AMDP-□/D8□□ 系列電動機保護器配有 5 個電動機狀態輸出信號，1個選通、1個清除故障狀態輸入信號；4路與
采集、保護電路及DSP隔離、參數可設置電流范圍的4-20mA輸出。
基本保護功能：接地、短路、缺相、堵轉、電流不平衡、過載； 功率消耗：小于 2W； |
|
|
可選保護功能：零序、欠載、過壓、欠壓； 環境溫度：- 20℃ — 50℃；
適用范圍：額定電壓不高于1140V，頻率為50Hz、60Hz的三相交流電動機； 采集精度：0.5；
工作電壓：AC 85V — 265V、DC 85V — 265V；
連接電纜：連接主單元與電流檢測單元，6×0.3mm2 × 2.2m 電纜；
技術數據：(型號省略了AMDP-□/D□□□中的□□□) |
|
電動機保護器型號 |
AMDP-0.5/D |
AMDP-1/D |
AMDP-2/D |
AMDP-5/D |
AMDP-10/D |
AMDP-20/D |
AMDP-50/D |
AMDP-100/D |
AMDP-150/D |
AMDP-200/D |
|
最大設定電流(A) |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小設定電流(A) |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
電機最大功率(KW) |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
電機最小功率(KW) |
0.055 |
0.11 |
2.2 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
電源穿線孔Φ(mm) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|

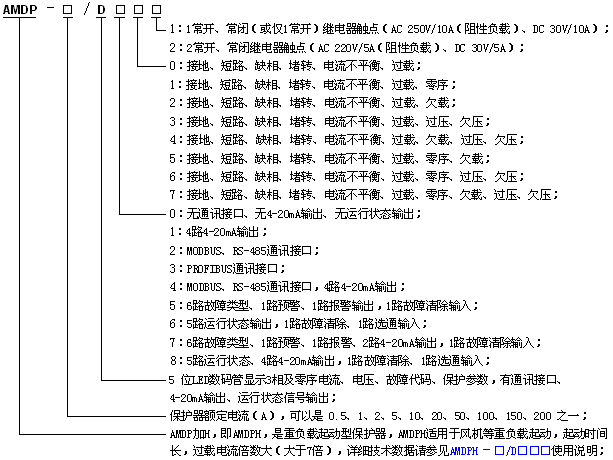

| 型號說明： |
|
|
