單 軸 數 控 系 統 |

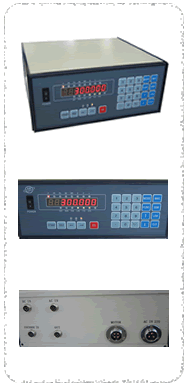

單軸數控系統由數控箱及交流伺服電動機構成,數控箱內主要有系統控制板及伺服驅動器等組件。顯示數據的 LED數碼管,指示運行狀態的LED指示燈,編程、輸入?yún)?shù)、操作運行的鍵盤位于數控箱前面板上。電源、伺服電動機、編碼器、I/O信號插座分布在數控箱后面板上。
在單軸數控系統數控箱上可進行程序創建、檢查、修改、保存、調出;參數輸入、檢查、修改;進行點動、回零、起動程序等操作。
單軸數控系統有正反向點動、返回零點、運行程序操作功能。點動通過鍵盤可選 3級速度,返回零點通過參數可設1-99級速度,運行程序通過編程可設1-99級速度。
單軸數控系統可保存 10組程序,每組程序可編1-99步程序,每步程序可有程序跳轉、程序回零、程序定時、程序循環、程序分割、程序結束程序功能。程序分辨率0.001°, 最小分割角度 0.001°,程序循環1-99步,程序 分割數 2-999。單軸數控系統可通過參數設置補償間隙、氣動鎖緊方式、單步起動方式、鎖緊時間、氣動閥門信號方式等多項功能。
單軸數控系統用于需要精確分度的分度頭、工作臺等轉動性機械設備驅動。選用不同功率的交流伺服電動機可適用于不同的分度頭、工作臺等轉動性機械設備的分度驅動。
單軸數控系統可單獨與分度頭、工作臺組合,構成數控分度頭、數控工作臺。普通機床配上數控分度頭、數控工作臺,可提高分度精度,提高加工效率。對于分度精度要求高、分度頻次高的普通機床,配上數控分度頭、數控工作臺就會提高整臺機床的性能價格比。
單軸數控系統也可與其它數控、電控系統配合驅動分度頭、工作臺的分度。單軸數控系統,有程序運行、分度頭或工作臺轉動輸出信號接口;有起動程序運行、單步運行輸入信號接口。其它數控、電控系統通過這些輸出、輸入信號與單軸數控系統相互配合,構成協調一致的加工設備。對于原來工作臺或分度頭不是數控軸的數控機床,配上單軸數控系統等于使數控機床增加一個數控軸。 |
|
|
|
