| 航 空 地 面 電 源 車 控 制 箱 |
| |

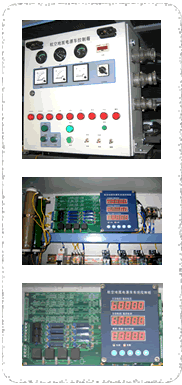

航空地面電源車控制箱是 400Hz航空地面電源車發電、供電系統的操作、監測、保護、報警控制中心。航空地面電源車控制箱主要由系統控制主板、電量變送器、顯示儀表、繼電器、操作按鈕、操作開關、指示燈、蜂鳴器等元器件構成。
系統控制主板是航空地面電源車控制箱的核心，系統控制主板的檢測、控制、保護、報警等主要任務由高性能的雙 DSP擔當，其中的一個DSP負責電壓、電流、頻率、轉速等模擬量及發動機油壓、油量、水溫等開關量的采集，又負責發電、供電系統的保護、報警等控制；另一DSP負責電壓、電流、頻率、轉速等數據的顯示及報警參數的設置、檢查、修改等人機交互任務，雙DSP既各自擔當獨擋一面又相互配合協調一致，提高了系統響應的實時性。在系統控制主板上，電壓、電流、頻率、轉速等模擬量信號及發動機油壓、油量、水溫等開關量信號都與 DSP電氣隔離，提高了系統控制主板的可靠性及抗干擾能力。
航空地面電源車控制箱，檢測400Hz發電機的三相電壓、三相電流、頻率，檢測發動機轉速，顯示發電機的三相電壓、三相電流、頻率及發動機轉速，通過與參數設置的保護數值相比較，進行過壓、欠壓、過頻、欠頻、過流、漏電等保護，還檢測發動機油壓、油量、水溫，當400Hz發電機出現過壓、欠壓、過頻、欠頻、過流、漏電、油壓低、油量低、水溫高等故障且達到參數設置的保護時間時，控制箱切斷供電輸出，蜂鳴器鳴叫發出聲音報警，紅色故障指示燈亮指示故障類型。
控制箱既適用于400Hz交流航空地面電源車，也適用于直流航空地面電源車或400Hz交直流航空地面電源車，控制箱還適用于50Hz的交直流移動性發電設備。 |
|
|
|
