項目名稱：北方重工 2# 換熱站循環泵電控系統
地 點：遼寧沈陽
竣工日期：2010 年 9 月
項 目 簡 介
一、北方重工 2# 換熱站循環泵電控系統概況
1、2# 換熱站循環泵及電動機
2# 換熱站有 3 臺循環泵，每臺泵由 110KW 電動機驅動。工作時，3 臺循環泵中的 2 臺由工頻電源驅動（工頻泵）；1 臺由變頻器驅動（變頻泵）。
2、2# 換熱站循環泵電控系統變頻器
2# 換熱站循環泵電控系統，有 2 臺 ABB ACS510 系列 110KW 變頻器。工作時，2 臺變頻器中的 1 臺備用；1 臺起動或驅動循環泵電動機。
3、2# 換熱站循環泵電控系統 PLC
2# 換熱站循環泵電控系統，有 2 套 OMRON CP1H 系列 XA 型 PLC，每套 PLC 由主單元及 1 個擴展單元組成。工作時，2 套 PLC 中的 1 套備用；1 套
控制整個循環泵電控系統工作。
4、2# 換熱站循環泵電控系統設置顯示單元
2# 換熱站循環泵電控系統，有 1 個設置顯示單元。設置顯示單元位于換熱站循環泵電控系統開關陣列柜的上部。
設置顯示單元，設置變頻器輸出頻率給定值；顯示循環泵出水壓力值及變頻器輸出頻率值。
5、2# 換熱站循環泵電控系統電動機保護器
2# 換熱站循環泵電控系統，有 3 個電動機保護器。電動機保護器位于換熱站循環泵電控系統開關陣列柜內的正面中部。
3 個電動機保護器分別為 1#、2#、3# 電動機工頻運行時提供過載、缺相、接地、短路、堵轉、三相電流不平衡保護功能。
6、2# 換熱站循環泵電控系統低壓電器
2# 換熱站循環泵電控系統低壓電器，采用施耐德及 OMRON 產品。斷路器、接觸器、按鈕、指示燈等采用施耐德產品，中間繼電器采用 OMRON 產品。
二、北方重工 2# 換熱站循環泵電控系統功能
1、2# 換熱站循環泵電控系統控制方式
起動操作時，先起動 1 臺泵并將其切換到工頻運行，再起另 1 臺泵并將其切換到工頻運行，再起動最后 1 臺泵并工作在變頻狀態下，通過設置顯示單元，
設置變頻輸出頻率給定值，變頻器根據設置顯示單元設定的頻率給定值改變變頻器輸出頻率，由變頻器驅動的泵轉速發生變化，實現了出水壓力檢測值隨變
頻器給定值變化的控制。
變頻器輸出頻率給定值由設置顯示單元設定。設置變頻器輸出頻率給定值，可由設置顯示單元前面板的按鍵設置；也可以由開關陣列柜上部的頻率設置開關
SA6 設定。
2、2# 換熱站循環泵電控系統運行方式
為提高可靠性， 2# 換熱站循環泵電控系統由 A PLC 及 A 變頻器組成的 A 系統和 B PLC 及 B 變頻器組成的 B 系統分別獨立擔當控制及驅動任務。
A、B 系統在任何時候都是 1 用 1 備，A、B 系統的工作狀態由 A、B 系統選擇開關 SA1 確定。
當將 SA1 轉向“A”位置，2# 換熱站循環泵電控系統在 A 系統控制下工作，A 系統指示燈 HL9 亮
當將 SA1 轉向“B”位置，2# 換熱站循環泵電控系統在 B 系統控制下工作，B 系統指示燈 HL10 亮。
3、2# 換熱站循環泵電控系統設置顯示單元
2# 換熱站循環泵電控系統的設置顯示單元，是 2# 換熱站循環泵電控系統位于 A、B 系統上層的人機交互設備。
設置顯示單元，檢測出水壓力變送器送來的 4–20 mA 信號，通過其前面板上層 LED 數碼管顯示出水壓力值，再將出水壓力的 4–20 mA 信號送給A PLC、
B PLC；檢測變頻器輸出頻率的 4–20 mA 信號，通過其前面板下層 LED 數碼管顯示變頻器輸出頻率值。
通過設置顯示單元，可設置變頻器輸出頻率給定值，再將變頻器輸出頻率給定值的 4–20 mA 信號送給 A PLC、B PLC，設置變頻器輸出頻率給定值時，通
過其前面板下層LED數碼管顯示變頻器輸出頻率給定值。
4、2# 換熱站循環泵電控系統電動機保護器

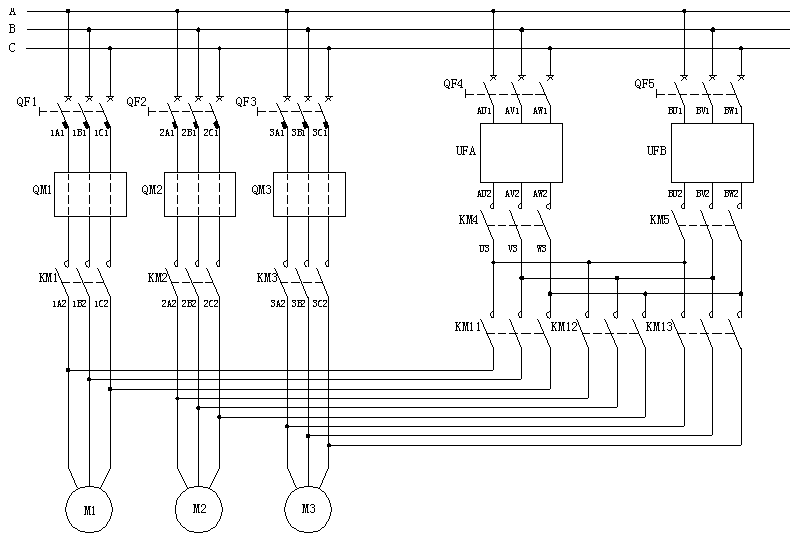

2# 換熱站循環泵電控系統的電動機保護器 QM1、QM2、QM3，分別為 1#、2#、3# 電動機提供工頻運行方式下的保護。
QM1、QM2、QM3 是高性能的全數字全功能的 AMDM-200/0001 電動機保護器，具有過載、缺相、接地、短路、堵轉、三相電流不平衡保護功能。
AMDM-200/0001 電動機保護器在電動機正常運行時，顯示電動機的 A、B、C 相電流；在電動機發生故障時，通過斷開內部繼電器停止電動機運行，故障指
示燈亮，通過故障號顯示電動機故障類型，還顯示發生故障時電動機的 A、B、C 相電流。
|
