項目名稱：遼化纖維廠長絲生產線溫度控制系統
地 點：遼寧遼陽
竣工日期：2000 年 6 月 項 目 簡 介
遼化纖維廠隸屬中國石油天然氣集團遼陽石化分公司，位于遼寧省遼陽市。 遼化纖維廠長絲生產線是整體引進國外的長絲生產線，有 A、B 兩條生產線，每條生產線有 4 個長絲卷繞位，每個卷繞位有4個牽伸輥、1 個變形箱，每個牽伸輥有 2 個加熱區，每個變形箱有 1 個加熱區，牽伸輥每個加熱區需要 1 個 PID 溫度控制器，每個變形箱需要 2 個 PID 溫度控制器。兩條生產線需要 80 個 PID 溫度控制器，生產線引進時，溫度控制器配的是生產廠家的專用溫度控制器，體積很小。隨生產線使用時間的增長，原配溫度控制器已淘汰，備件無處購買，需要改造。

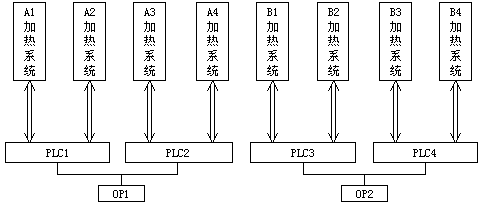

長絲生產線每個加熱區的加熱功率為 3KW，溫度控制采用模擬檢測開關調節的控制方式。每20個PID控制回路采用1套德國西門子 S7-300 PLC 進行控制，每條生產線采用1個德國西門子 OP25 操作員面板
在每條線的 OP25操作員面板上，可設置 PID 參數、溫度給定值、溫度報警值；可顯示溫度檢測值及報警信息。 |
